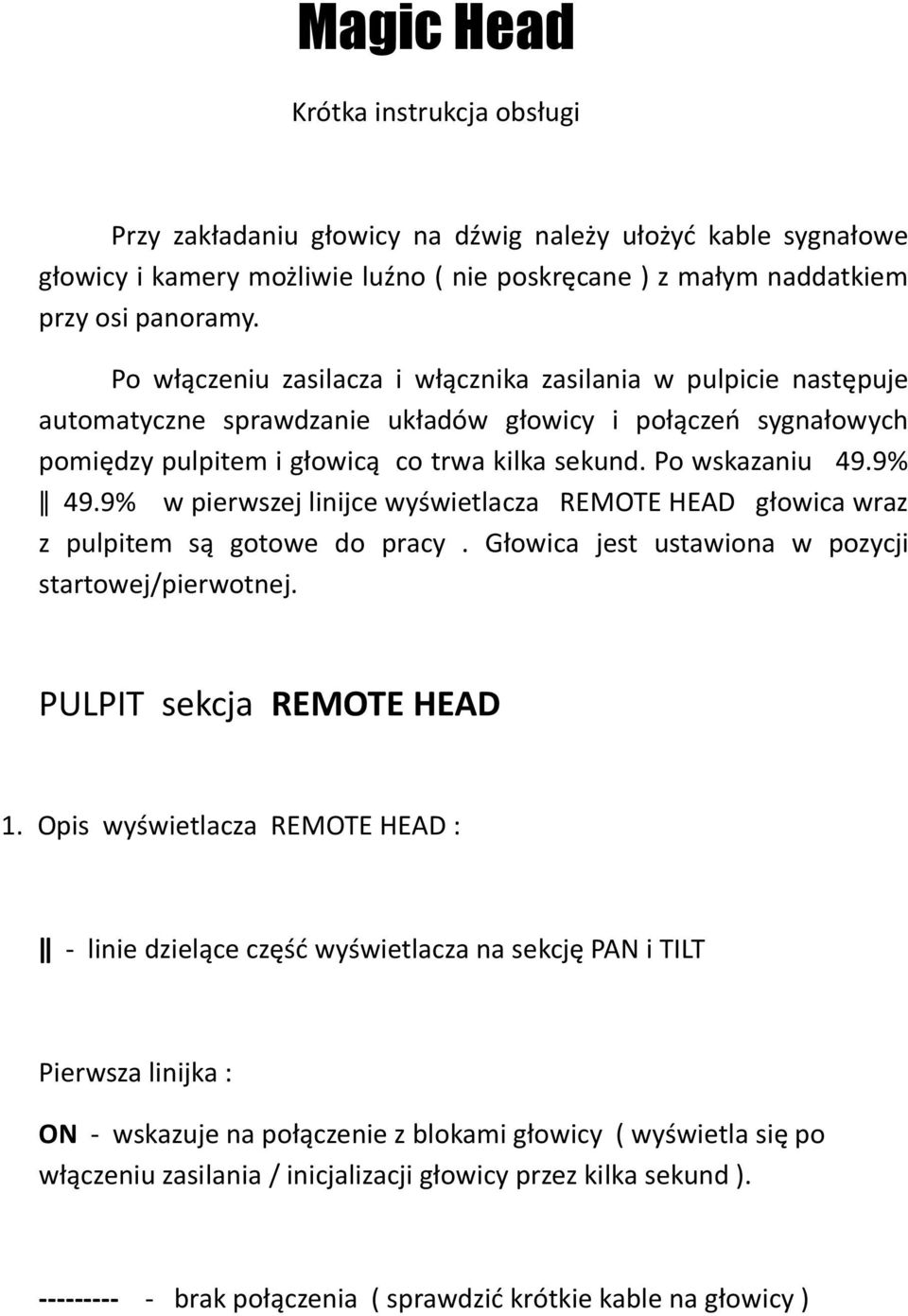

1 Magic Head Krótka instrukcja obsługi Przy zakładaniu głowicy na dźwig należy ułożyć kable sygnałowe głowicy i kamery możliwie luźno ( nie poskręcane ) z małym naddatkiem przy osi panoramy. Po włączeniu zasilacza i włącznika zasilania w pulpicie następuje automatyczne sprawdzanie układów głowicy i połączeń sygnałowych pomiędzy pulpitem i głowicą co trwa kilka sekund. Po wskazaniu 49.9% ǁ 49.9% w pierwszej linijce wyświetlacza REMOTE HEAD głowica wraz z pulpitem są gotowe do pracy. Głowica jest ustawiona w pozycji startowej/pierwotnej. PULPIT sekcja REMOTE HEAD 1. Opis wyświetlacza REMOTE HEAD : ǁ - linie dzielące część wyświetlacza na sekcję PAN i TILT Pierwsza linijka : ON - wskazuje na połączenie z blokami głowicy ( wyświetla się po włączeniu zasilania / inicjalizacji głowicy przez kilka sekund ) brak połączenia ( sprawdzić krótkie kable na głowicy )

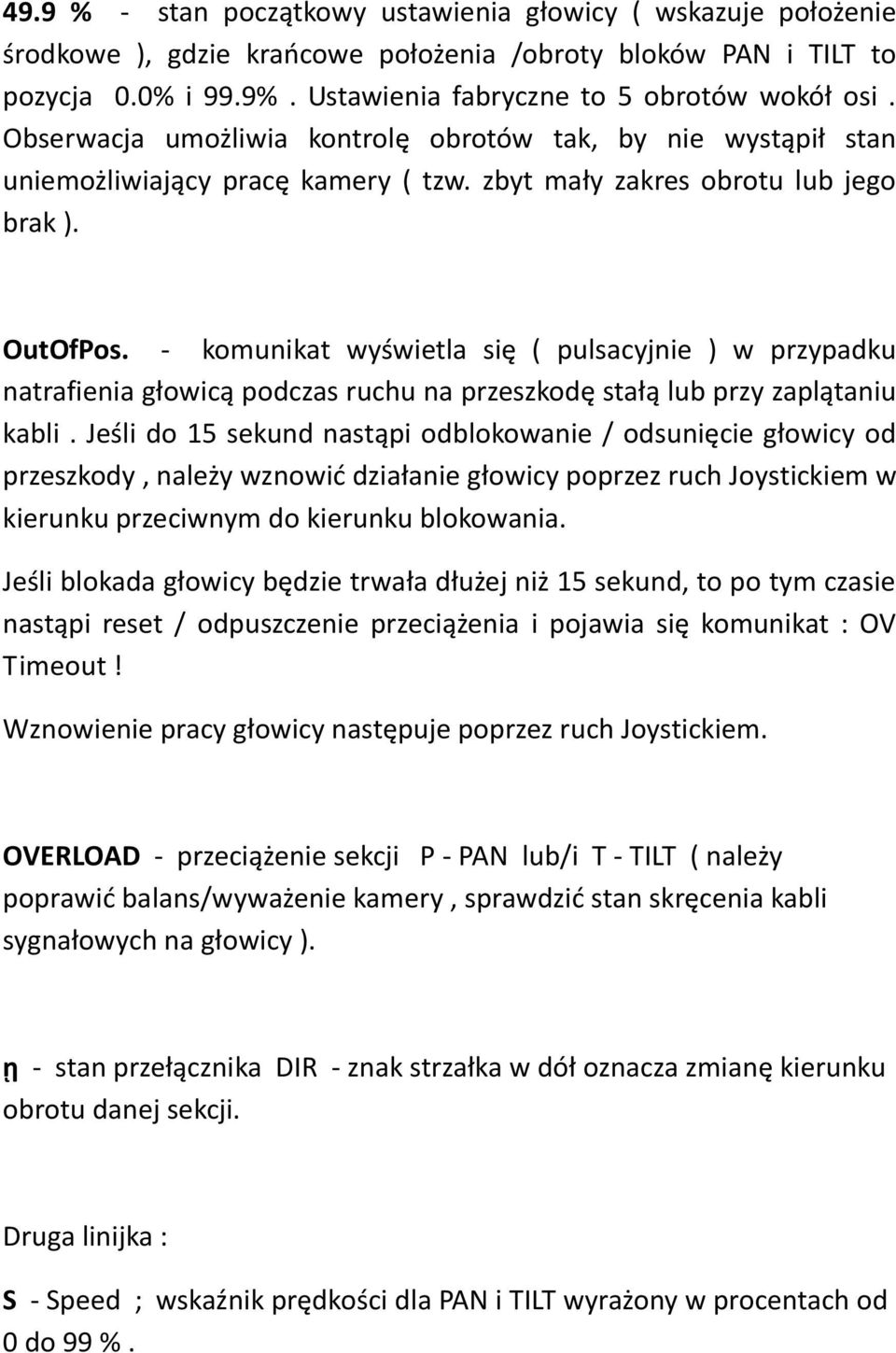

2 49.9 % - stan początkowy ustawienia głowicy ( wskazuje położenie środkowe ), gdzie krańcowe położenia /obroty bloków PAN i TILT to pozycja 0.0% i 99.9%. Ustawienia fabryczne to 5 obrotów wokół osi. Obserwacja umożliwia kontrolę obrotów tak, by nie wystąpił stan uniemożliwiający pracę kamery ( tzw. zbyt mały zakres obrotu lub jego brak ). OutOfPos. - komunikat wyświetla się ( pulsacyjnie ) w przypadku natrafienia głowicą podczas ruchu na przeszkodę stałą lub przy zaplątaniu kabli. Jeśli do 15 sekund nastąpi odblokowanie / odsunięcie głowicy od przeszkody, należy wznowić działanie głowicy poprzez ruch Joystickiem w kierunku przeciwnym do kierunku blokowania. Jeśli blokada głowicy będzie trwała dłużej niż 15 sekund, to po tym czasie nastąpi reset / odpuszczenie przeciążenia i pojawia się komunikat : OV Timeout! Wznowienie pracy głowicy następuje poprzez ruch Joystickiem. OVERLOAD - przeciążenie sekcji P - PAN lub/i T - TILT ( należy poprawić balans/wyważenie kamery, sprawdzić stan skręcenia kabli sygnałowych na głowicy ). ῃ - stan przełącznika DIR - znak strzałka w dół oznacza zmianę kierunku obrotu danej sekcji. Druga linijka : S - Speed ; wskaźnik prędkości dla PAN i TILT wyrażony w procentach od 0 do 99 %.
3 Trzecia linijka : F - Fluid ; regulacja miękkiego startu i dojazdu liczona w milisekundach od 4 do 200 ms. Czwarta linijka : J - Joystick ; wskaźnik wychylenia dźwigni/rączki Joysticka REMOTE HEAD wyrażony w procentach od 0 do 99 %. ʘ - znaki pozycji środkowej/neutralnej Joysticka dla obu osi ( przy prawidłowej kalibracji Joysticka ). 2. Opis regulatorów i przełączników sekcji REMOTE HEAD : SPEED - potencjometr regulacji prędkości obrotów danej osi. FLUID - potencjometr regulacji miękkiego startu i dojazdu danej osi. DIR - przełącznik zmieniający kierunek obrotu danej osi. LOCK - przycisk blokady ruchu dla danej osi. Po wciśnięciu na wyświetlaczu pojawia się komunikat LOCK ( przy włączonej blokadzie nie uruchamia się powrót ustawienia głowicy do pozycji startowej/pierwotnej HOME ).

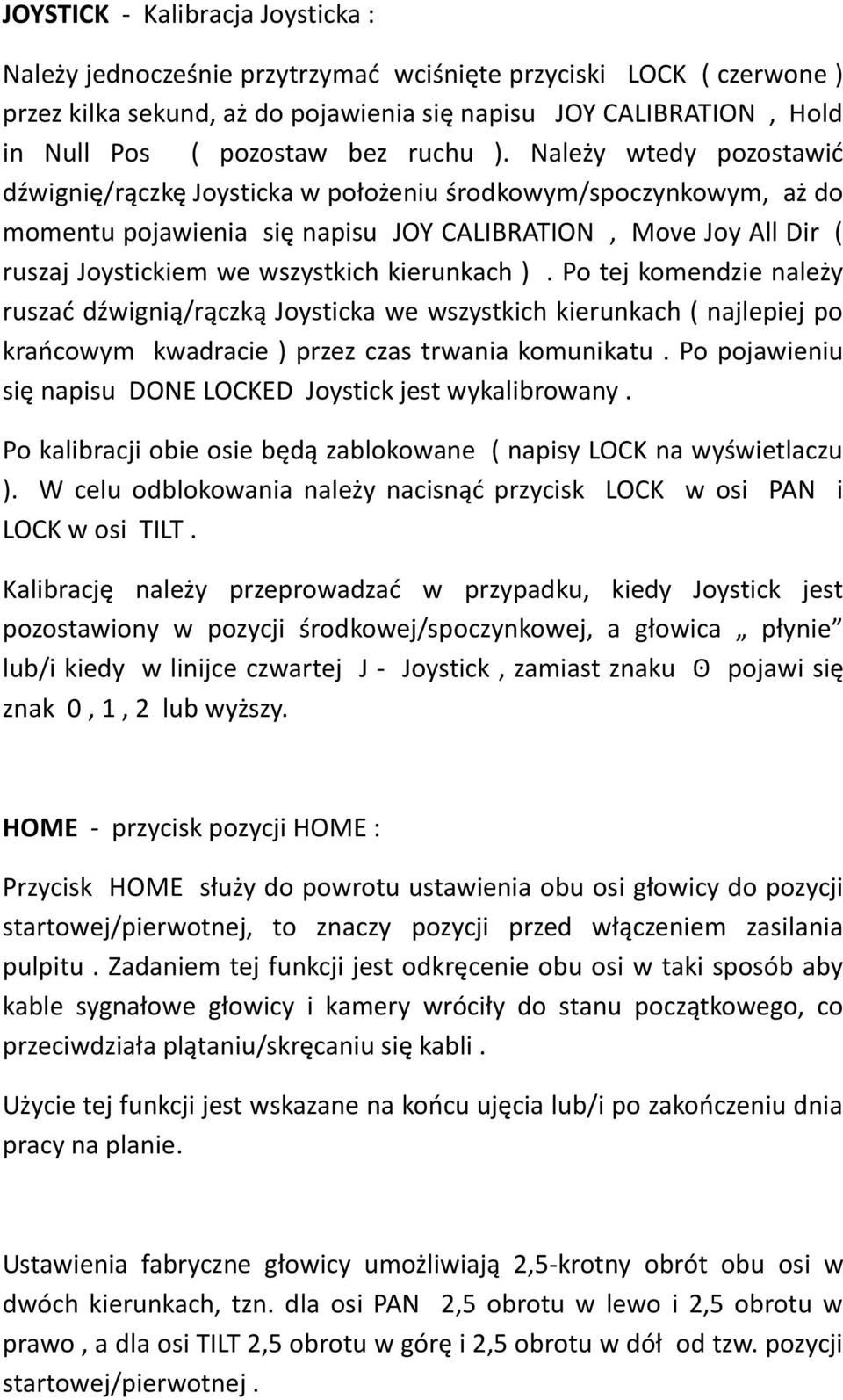

4 JOYSTICK - Kalibracja Joysticka : Należy jednocześnie przytrzymać wciśnięte przyciski LOCK ( czerwone ) przez kilka sekund, aż do pojawienia się napisu JOY CALIBRATION, Hold in Null Pos ( pozostaw bez ruchu ). Należy wtedy pozostawić dźwignię/rączkę Joysticka w położeniu środkowym/spoczynkowym, aż do momentu pojawienia się napisu JOY CALIBRATION, Move Joy All Dir ( ruszaj Joystickiem we wszystkich kierunkach ). Po tej komendzie należy ruszać dźwignią/rączką Joysticka we wszystkich kierunkach ( najlepiej po krańcowym kwadracie ) przez czas trwania komunikatu. Po pojawieniu się napisu DONE LOCKED Joystick jest wykalibrowany. Po kalibracji obie osie będą zablokowane ( napisy LOCK na wyświetlaczu ). W celu odblokowania należy nacisnąć przycisk LOCK w osi PAN i LOCK w osi TILT. Kalibrację należy przeprowadzać w przypadku, kiedy Joystick jest pozostawiony w pozycji środkowej/spoczynkowej, a głowica płynie lub/i kiedy w linijce czwartej J - Joystick, zamiast znaku ʘ pojawi się znak 0, 1, 2 lub wyższy. HOME - przycisk pozycji HOME : Przycisk HOME służy do powrotu ustawienia obu osi głowicy do pozycji startowej/pierwotnej, to znaczy pozycji przed włączeniem zasilania pulpitu. Zadaniem tej funkcji jest odkręcenie obu osi w taki sposób aby kable sygnałowe głowicy i kamery wróciły do stanu początkowego, co przeciwdziała plątaniu/skręcaniu się kabli. Użycie tej funkcji jest wskazane na końcu ujęcia lub/i po zakończeniu dnia pracy na planie. Ustawienia fabryczne głowicy umożliwiają 2,5-krotny obrót obu osi w dwóch kierunkach, tzn. dla osi PAN 2,5 obrotu w lewo i 2,5 obrotu w prawo, a dla osi TILT 2,5 obrotu w górę i 2,5 obrotu w dół od tzw. pozycji startowej/pierwotnej.
5 Dłuższe przytrzymanie przycisku HOME umożliwia wyznaczenie nowej pozycji startowej ( ustawionej przez operatora ), ale nie tzw. początkowej, czyli tej ustalonej przed włączeniem pulpitu. Oznacza to, iż np. po obrocie osi PAN w lewo o 1,5 obrotu i po ustawieniu nowej pozycji HOME ( SET HOME ) jest jeszcze możliwy tylko 1 obrót w lewo i adekwatnie 4 obroty w prawo. Pozycja startowa pierwotna ( - 50% ) 2,5 obr. HOME 2,5 obr. ( + 50% ) Pozycja startowa ( ustawiona przez operatora ) ( - 20% ) 1 obr. SET HOME 1,5 + 2,5 = 4 obr. ( + 80% ) W pierwszej linijce wyświetlacza wyświetlane są aktualne stany obrotów osi PAN i TILT wyrażone w procentach ( patrz punkt 1. Opis wyświetlacza REMOTE HEAD pozycja 49.9% ). Powyższy przykład dotyczy zarówno ustawień osi PAN ( panorama - obrót w lewo i prawo ), jak i osi TILT ( przechył dół góra ), gdzie 20% to jeden pełny obrót osi ( 10% to pół obrotu). PRZYPOMNIENIE!

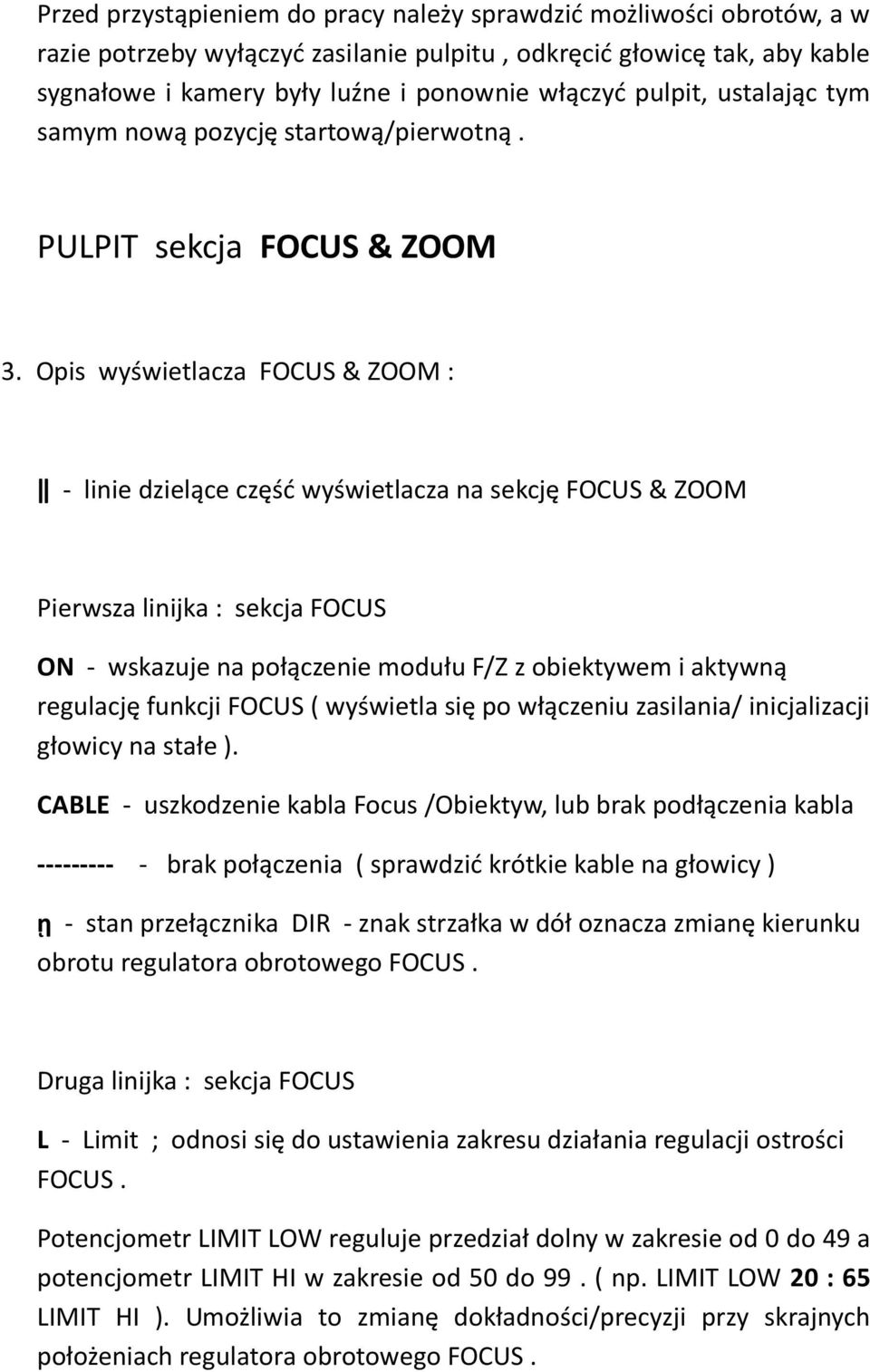

6 Przed przystąpieniem do pracy należy sprawdzić możliwości obrotów, a w razie potrzeby wyłączyć zasilanie pulpitu, odkręcić głowicę tak, aby kable sygnałowe i kamery były luźne i ponownie włączyć pulpit, ustalając tym samym nową pozycję startową/pierwotną. PULPIT sekcja FOCUS & ZOOM 3. Opis wyświetlacza FOCUS & ZOOM : ǁ - linie dzielące część wyświetlacza na sekcję FOCUS & ZOOM Pierwsza linijka : sekcja FOCUS ON - wskazuje na połączenie modułu F/Z z obiektywem i aktywną regulację funkcji FOCUS ( wyświetla się po włączeniu zasilania/ inicjalizacji głowicy na stałe ). CABLE - uszkodzenie kabla Focus /Obiektyw, lub brak podłączenia kabla brak połączenia ( sprawdzić krótkie kable na głowicy ) ῃ - stan przełącznika DIR - znak strzałka w dół oznacza zmianę kierunku obrotu regulatora obrotowego FOCUS. Druga linijka : sekcja FOCUS L - Limit ; odnosi się do ustawienia zakresu działania regulacji ostrości FOCUS. Potencjometr LIMIT LOW reguluje przedział dolny w zakresie od 0 do 49 a potencjometr LIMIT HI w zakresie od 50 do 99. ( np. LIMIT LOW 20 : 65 LIMIT HI ). Umożliwia to zmianę dokładności/precyzji przy skrajnych położeniach regulatora obrotowego FOCUS.

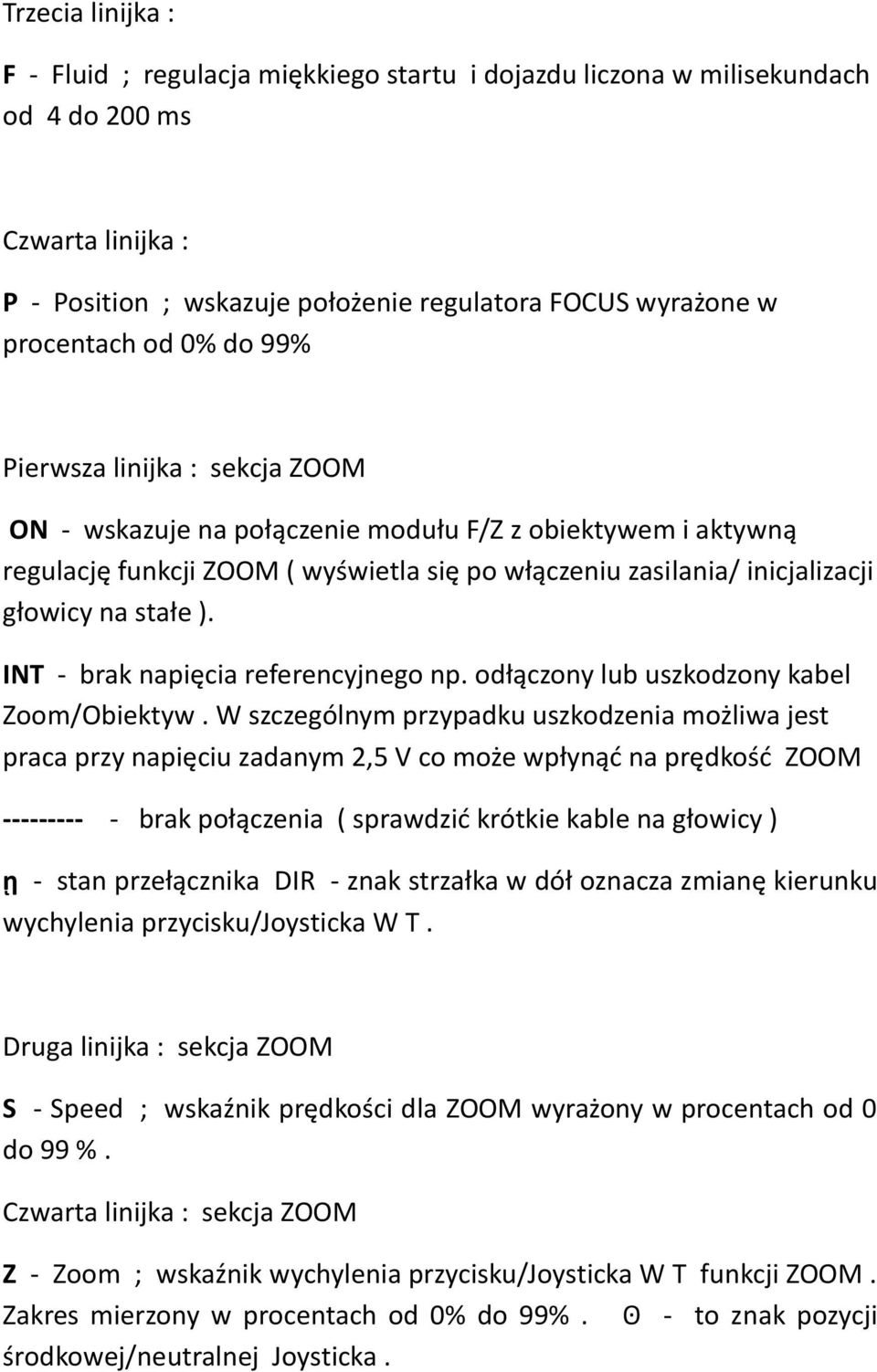

7 Trzecia linijka : F - Fluid ; regulacja miękkiego startu i dojazdu liczona w milisekundach od 4 do 200 ms Czwarta linijka : P - Position ; wskazuje położenie regulatora FOCUS wyrażone w procentach od 0% do 99% Pierwsza linijka : sekcja ZOOM ON - wskazuje na połączenie modułu F/Z z obiektywem i aktywną regulację funkcji ZOOM ( wyświetla się po włączeniu zasilania/ inicjalizacji głowicy na stałe ). INT - brak napięcia referencyjnego np. odłączony lub uszkodzony kabel Zoom/Obiektyw. W szczególnym przypadku uszkodzenia możliwa jest praca przy napięciu zadanym 2,5 V co może wpłynąć na prędkość ZOOM brak połączenia ( sprawdzić krótkie kable na głowicy ) ῃ - stan przełącznika DIR - znak strzałka w dół oznacza zmianę kierunku wychylenia przycisku/joysticka W T. Druga linijka : sekcja ZOOM S - Speed ; wskaźnik prędkości dla ZOOM wyrażony w procentach od 0 do 99 %. Czwarta linijka : sekcja ZOOM Z - Zoom ; wskaźnik wychylenia przycisku/joysticka W T funkcji ZOOM. Zakres mierzony w procentach od 0% do 99%. ʘ - to znak pozycji środkowej/neutralnej Joysticka.

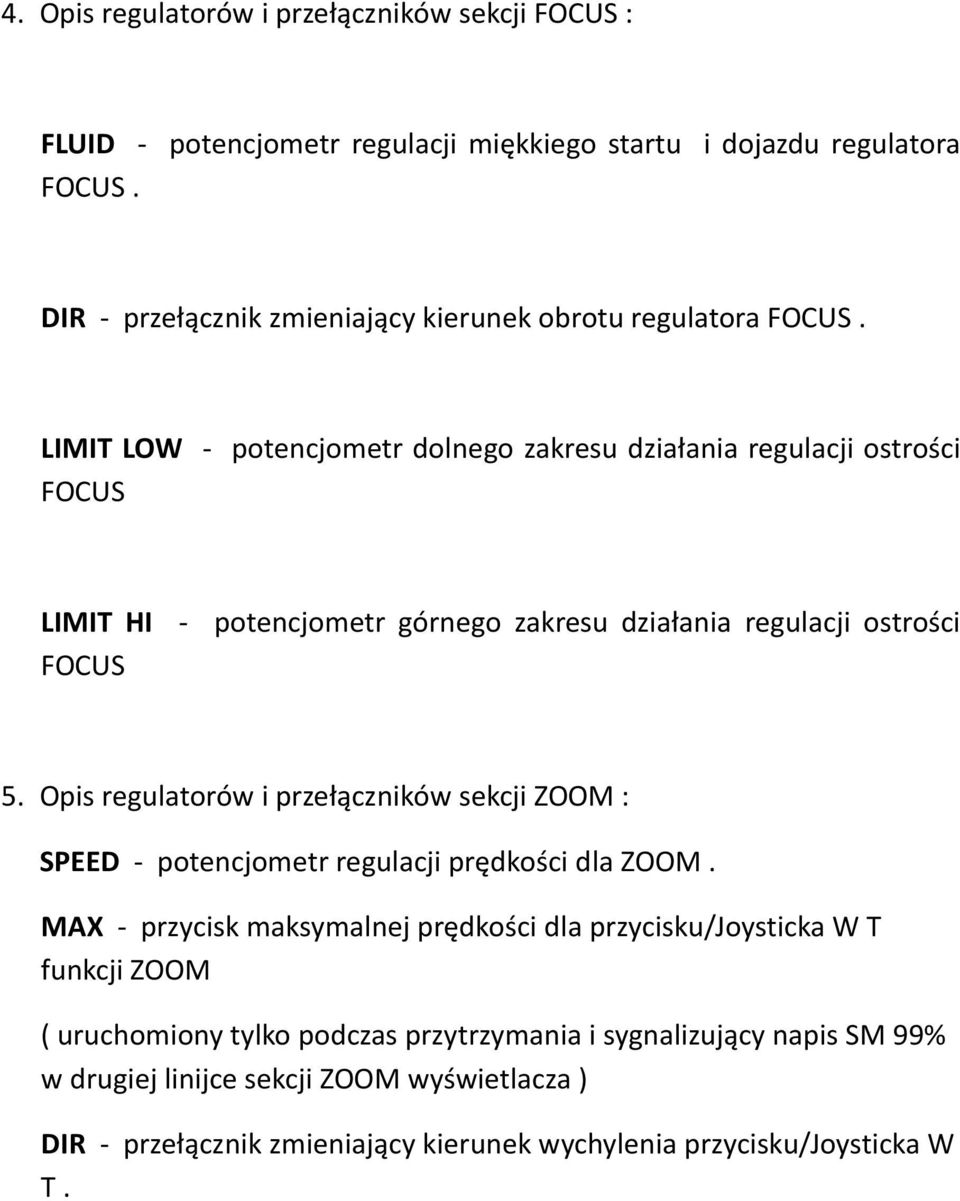

8 4. Opis regulatorów i przełączników sekcji FOCUS : FLUID - potencjometr regulacji miękkiego startu i dojazdu regulatora FOCUS. DIR - przełącznik zmieniający kierunek obrotu regulatora FOCUS. LIMIT LOW - potencjometr dolnego zakresu działania regulacji ostrości FOCUS LIMIT HI - potencjometr górnego zakresu działania regulacji ostrości FOCUS 5. Opis regulatorów i przełączników sekcji ZOOM : SPEED - potencjometr regulacji prędkości dla ZOOM. MAX - przycisk maksymalnej prędkości dla przycisku/joysticka W T funkcji ZOOM ( uruchomiony tylko podczas przytrzymania i sygnalizujący napis SM 99% w drugiej linijce sekcji ZOOM wyświetlacza ) DIR - przełącznik zmieniający kierunek wychylenia przycisku/joysticka W T.
